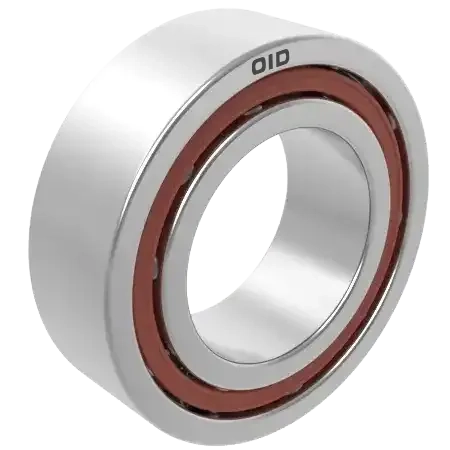

Special double-row angular contact ball bearing bore 100~280mm

Back

Overall dimensions（mm)						Rated load(KN)		Rated load{kgf}		Bearing code	legend code	Operating point distance(mm)	Installation dimensions(mm)				Weight(kg)

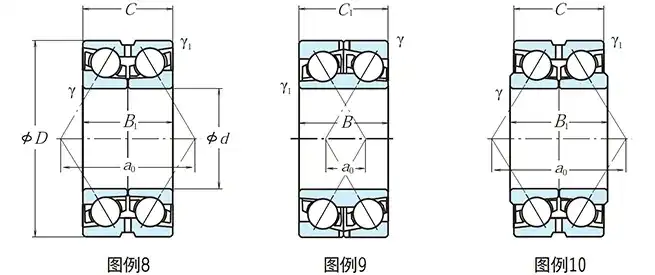

d	D	B，B1	C，C1	γ(minimum)	γ₁(minimum)	C_r	C_or	C_r	C_or	Bearing code	legend code	A₀	d_ad_b	d_ad_b	γ_a（maximum）	γ_b(maximum）	(Reference)
280	389.5	92	92	2.1	2.1	380	740	38500	75500	280BDZ3801E4	8	327.1	304	369	2	2	33.4
260	400	130	130	4	1.5	505	945	51500	96500	260BDY10E	9	211.9	290	383	3	1.5	59.4
260	369.5	92	92	2.1	2.1	415	770	42000	78500	260BDZ3601E4	8	227.6	283	350	2	2	31.4
250	340	76	70	1.5	1.5	274	515	27900	52500	250BDZ3401E4	10	282.5	270	324	1.5	1.5	19.2
230	329.5	80	80	2.1	2.1	360	615	37000	62500	230BDZ3201E4	8	201.7	252	311	2	2	22
220	309.5	76	76	2	2	335	545	34000	56000	220BDZ3001E4	8	191	240	293	2	2	17.8
220	300	76	70	1	1.5	231	405	23500	41500	220BDZ09E4	10	252.5	236	285	1	1.5	14.6
200	310	96	96	2.1	2.1	355	560	36000	57000	200BDY3001E	9	166	221	292	2	2	26.6
200	309.5	96	96	2.1	2.1	355	560	36000	57000	200BDZ3001E4	8	262	221	291	2	2	26.5
200	289.5	76	76	2.1	2.1	299	465	30500	47500	200BDZ2801E4	8	179.5	221	271	2	2	16.5
200	280	80	80	2.1	1.1	247	400	25200	40500	200BDY2801E	9	161.4	221	267	2	1	15.2
200	280	76	76	2	1.1	247	400	25200	40500	200BDY09E	9	163.4	219	267	2	1	14.4
200	279.5	76	76	2.1	1.1	247	400	25200	40500	200BDZ09XE4	8	239.4	221	267	2	1	14.3
190	290	92	92	2.1	1.1	325	505	33000	51500	190BDY10E	9	155.4	211	277	2	1	21.9
190	280	96	90	2.1	1.1	282	430	28700	43500	190BDZ2801E4	10	242.2	211	267	2	1	19.5
190	269.5	66	66	2	2	267	405	27200	41500	190BDZ2601E4	8	165.8	208	254	2	2	11.9
190	255	66	58	1.1	1.1	179	305	18200	31500	190BDZ2501E4	10	215.2	205	243	1	1	5.69
180	280	92	92	2.1	1.1	300	455	30500	46500	180BDY10E	9	147	200	267	2	1	20.9
180	259.5	66	66	2	2	262	390	26700	40000	180BDZ2501E4	8	160	198	244	2	2	11.4
180	250	70	70	2	2	190	300	19300	30500	180BDY2501E	9	145.4	198	235	2	2	10.4
